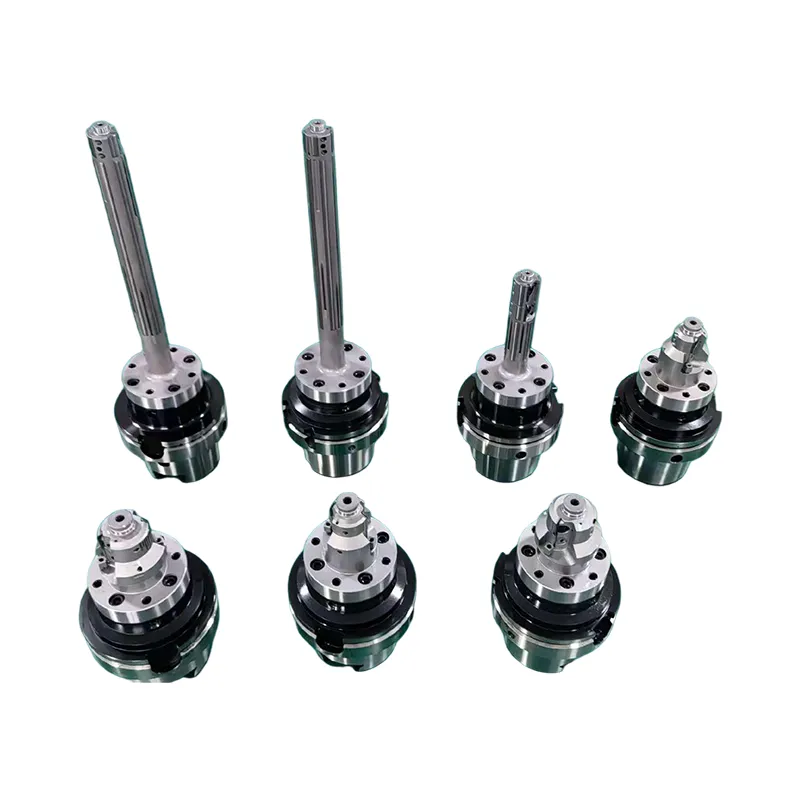

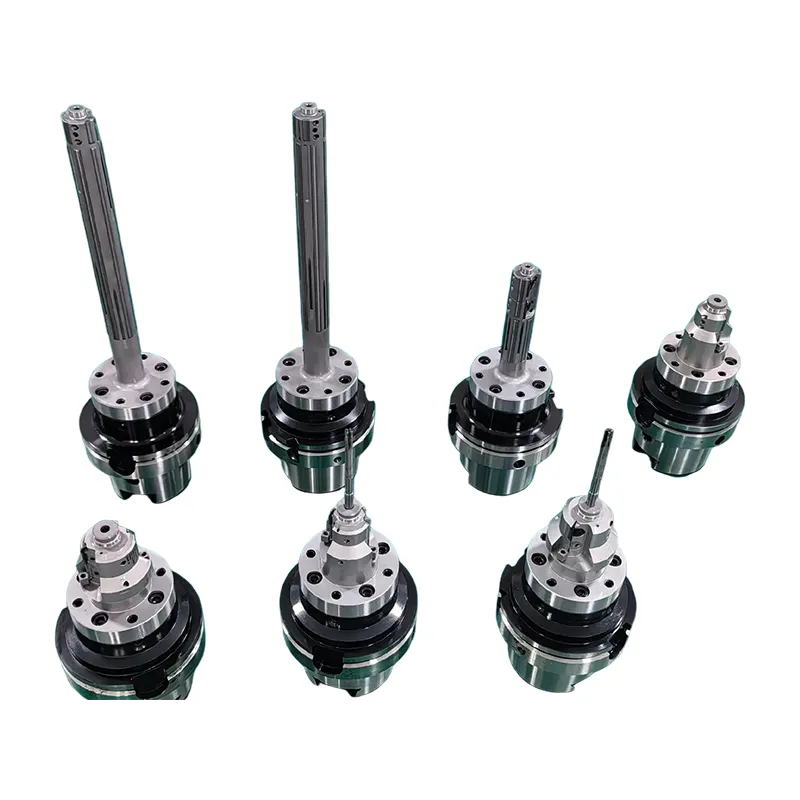

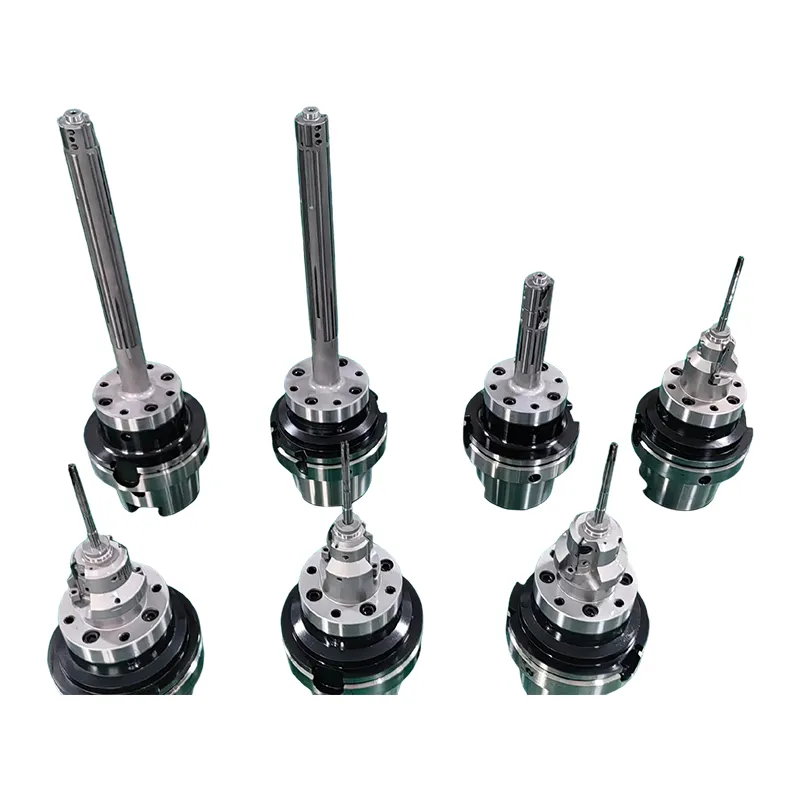

PCD 가이드 바 리머

선도적인 중국 제조업체이자 공급업체인 Wangdefu의 PCD 가이드 바 리머는 초경질 다결정 다이아몬드 절삭날과 정밀 다이아몬드 가이드 바를 결합하여 IT5-IT6 공차와 Ra0.1-0.4μm의 거울 같은 표면 마감을 달성합니다. 비철 금속 및 복합 재료의 대구경, 긴 오버행 홀 가공을 위해 특별히 설계된 이 제품은 일관된 정확도, 버(burr) 없는 표면 및 높은 처리 효율성을 제공합니다.

문의 보내기

제품 설명

Wangdefu에서는 크고 깊은 구멍을 높은 정확도로 가공하는 데 따른 어려움을 잘 알고 있습니다. 당사의 고품질 PCD 가이드 바 리머는 다음을 제공하도록 설계되었습니다.

최대 20의 L/D 비율에 대한 높은 직진도 및 진원도

2차 광택 처리 없이 홀 벽을 거울로 마감

반복적인 대량 생산을 위한 일관된 성능

이러한 리머는 고규소 알루미늄, 마그네슘, 탄소 섬유 복합재, 흑연, 세라믹, 사파이어와 같은 재료에 이상적입니다.

왕더푸를 선택하는 이유

PCD 절단 + 다이아몬드 가이드 바

최소 런아웃(0.002mm 이하)을 보장하고 오버행이 긴 응용 분야에 대한 탁월한 지원을 보장합니다.

중절삭 가공에서도 정밀도 유지

낮은 마찰 및 버 프리(Burr-Free)

비철금속의 용착 및 점착 방지

레이저 연삭, 경면 연마된 가장자리는 Ra0.1–0.4μm을 달성합니다.

견고한 본체 및 모듈형 디자인

교체 가능한 인서트가 있는 고강도 초경 베이스

장기 비용 절감 및 고속 운영 가능

맞춤형 & 다용도성

직경 범위 Ø15–Ø250mm, 직선 또는 나선형 플루트

깊은 구멍이나 복합 구멍을 위한 선택적인 고압 내부 절삭유 채널

기술 사양

매개변수 유형	사양 범위
도구 유형	솔리드, 모듈러, 복합 PCD 가이드 바 리머
기본 재료	고강도 초경
커팅 엣지 / 가이드 바	다결정 다이아몬드(PCD)
구멍 직경	Ø15~Ø250mm(맞춤형)
L/D 비율	20 이하
생크 유형	직선(h5), HSK, 플랜지, 맞춤형
정확성	IT5~IT6
표면 거칠기	Ra0.1–0.4μm
호환 가능한 재료	알루미늄 합금, Mg 합금, 복합재, 흑연, 세라믹, 사파이어

일반적인 애플리케이션

신에너지 차량: Φ80mm 모터 하우징 구멍, ±0.002mm 공차, 도구당 구멍 4000개 이상.

항공우주: 탄소 섬유 랜딩 기어 구멍, 동축 ≤0.005mm, 기존 리머보다 60% 빠릅니다.

정밀 기계: 오토바이 깊은 구멍(L/D 10:1), Ra0.2μm, 버 없음, 완벽하게 정렬됨.

권장 절단 매개변수

재료	리머 유형	절단 속도 (VC)	이송 속도 (에프)
6061 알루미늄 합금	솔리드 PCD	250~400m/분	0.2~0.6mm/r
고규소 알루미늄(>12%)	모듈형 PCD	180~300m/분	0.15~0.3mm/r
탄소 섬유 복합재	내부 냉각 PCD	100~180m/분	0.1~0.2mm/r
석묵	복합 PCD	350~500m/분	0.3~0.8mm/r
