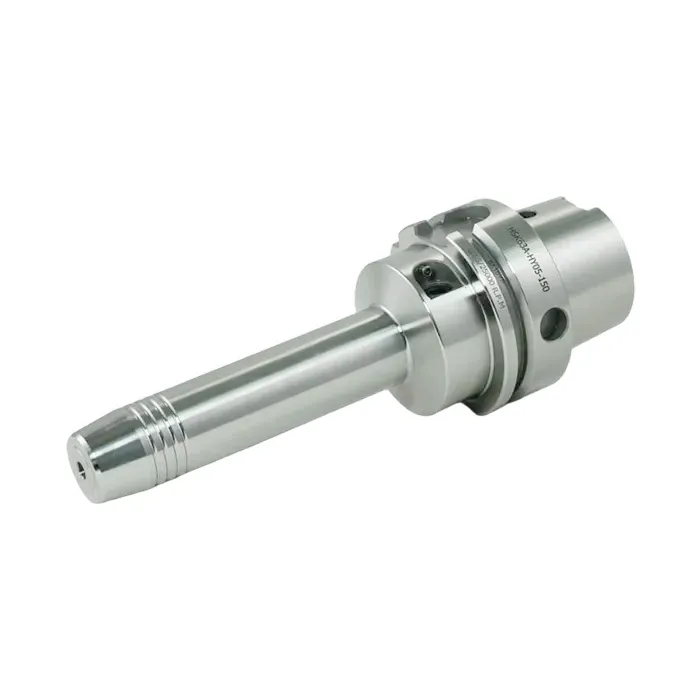

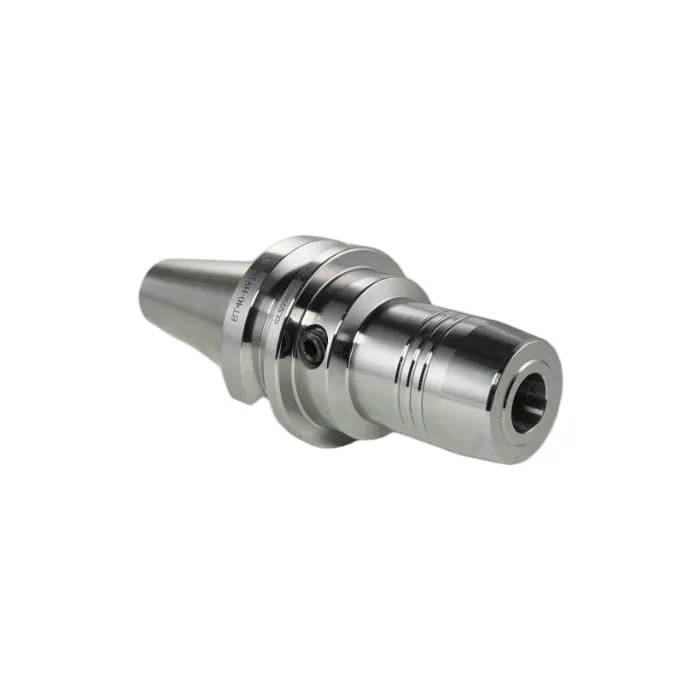

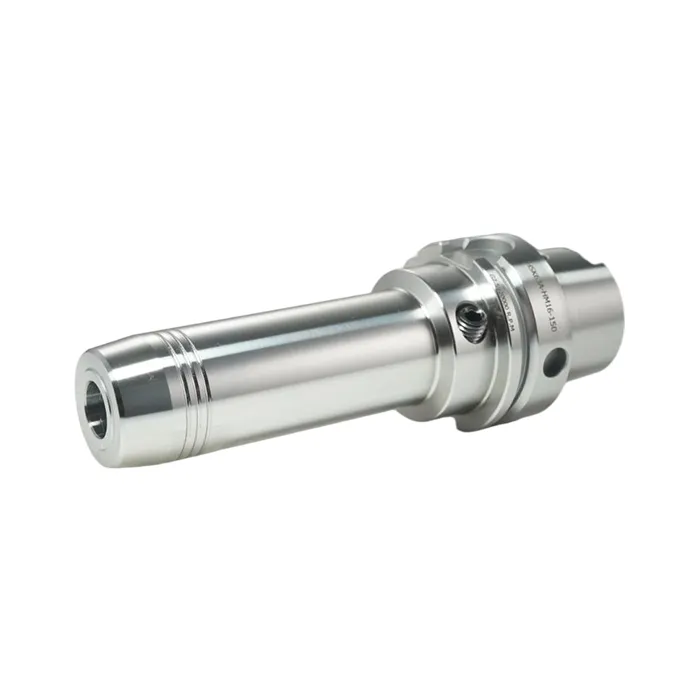

유압 공구 홀더

중국에서 신뢰할 수 있는 유압 도구 홀더 제조업체를 찾고 계십니까? CNC 툴링 및 프로토타입 솔루션 분야에서 10년 이상의 경험을 보유한 신뢰할 수 있는 공급업체이자 공장인 Wangdefu Precision Machinery는 고정밀, 내구성 및 고속 클램핑 시스템을 제공합니다. 당사의 유압 공구 홀더는 항공우주, 정밀 금형, 3C 전자 장치 및 의료 기기 응용 분야용으로 설계되어 마이크로미터 수준의 정확도, 초고강성 및 반복 가능한 성능을 제공합니다. 밀링, 드릴링 또는 고속 절단 작업을 소싱하는 경우 Wangdefu는 생산 요구 사항에 맞는 전문 솔루션을 제공합니다.

문의 보내기

제품 설명

유압 공구 홀더란 무엇입니까?

고품질 유압 도구 홀더는 유압유의 비압축성을 활용하여 절단 도구를 안전하게 고정하는 고급 클램핑 구성 요소입니다. 정밀 밀링, 드릴링, 리밍 및 고속 가공용으로 설계된 이 제품은 기존 공구 홀더에서 흔히 발생하는 런아웃 및 진동 문제를 제거합니다. 3×D에서 반경방향 런아웃이 0.002mm 이하이고 반복 위치 정확도가 0.001mm 이하인 이 제품은 초정밀 작업을 위한 초경, PCD 및 PCBN 공구를 완벽하게 지원합니다. 유압 공구 홀더는 얇은 벽, 소형 또는 복잡한 부품을 가공할 때 일관된 품질을 보장하므로 항공우주, 금형, 3C 전자 제품 및 의료 기기 생산에 없어서는 안 될 요소입니다.

이 제품의 장점은 무엇입니까?

극한의 정밀도를 위한 제로 갭 유압 클램핑 유압 챔버는 공구 자루 주위로 균일하게 확장되어 기존의 스프링 콜릿 간격을 제거합니다. 균일한 클램핑은 힘을 균등하게 분배하고 공구 변형을 방지하며 3×D에서 반경방향 런아웃이 0.002mm 이하를 보장합니다. 표면 조도는 Ra0.1μm에 도달할 수 있어 경면 마무리 가공에 이상적입니다. 이 기능을 통해 내구성 있는 유압 공구 홀더는 초정밀 가공 작업을 위한 완벽한 선택이 됩니다.

고속 안정성을 위한 높은 동적 균형 슬롯이나 탄성 구성 요소가 없는 정밀 가공된 일체형 디자인은 G2.5 동적 균형 @30,000rpm(옵션 G1.0 @45,000rpm)을 달성합니다. 가볍고 견고한 구조로 진동을 최대 70%까지 최소화해 초고속에서도 안정성을 유지합니다.

내구성과 비용 효율성 62HRC까지 진공 경화된 내마모성 합금강으로 제작된 클램핑 슬리브는 3% 미만의 정확도 저하로 20,000회 이상의 공구 교환이 가능합니다. 정상적인 사용 중에는 유압 오일 교체가 필요하지 않아 유지 관리 비용이 절감됩니다. 표준 토크 렌치를 사용하여 10초 만에 신속하게 공구를 교체하여 생산 시간을 절약합니다.

폭넓은 호환성과 유연한 기능 BT30/BT40/BT50, HSK63A/HSK100A 인터페이스, 클램핑 직경 Ø3~Ø32mm(맞춤형), 스트레이트 생크 및 복합 생크 도구를 모두 지원합니다. 옵션인 고압 내부 절삭유 채널(≥25MPa)은 티타늄, 내열합금 및 기타 가공이 어려운 소재의 칩을 효율적으로 냉각 및 배출합니다.

기술 사양

매개변수 유형	사양 범위
본체 재질	고강도 합금강(클램핑 슬리브: 내마모성 합금강)
정확성	3×D에서 방사형 런아웃 ≤0.002mm, 반복 위치 지정 ≤0.001mm
동적 균형	G2.5 @30,000rpm, 옵션 G1.0 @45,000rpm
클램핑 직경	Ø3~Ø32mm(맞춤형)
스핀들 인터페이스	BT30/BT40/BT50, HSK63A/HSK100A, ISO30
냉각	외부, 고압 내부 절삭유(≥25MPa)
호환 도구	초경 밀/드릴/리머, PCD/PCBN 초경질 공구
작동 온도	-10℃~120℃
