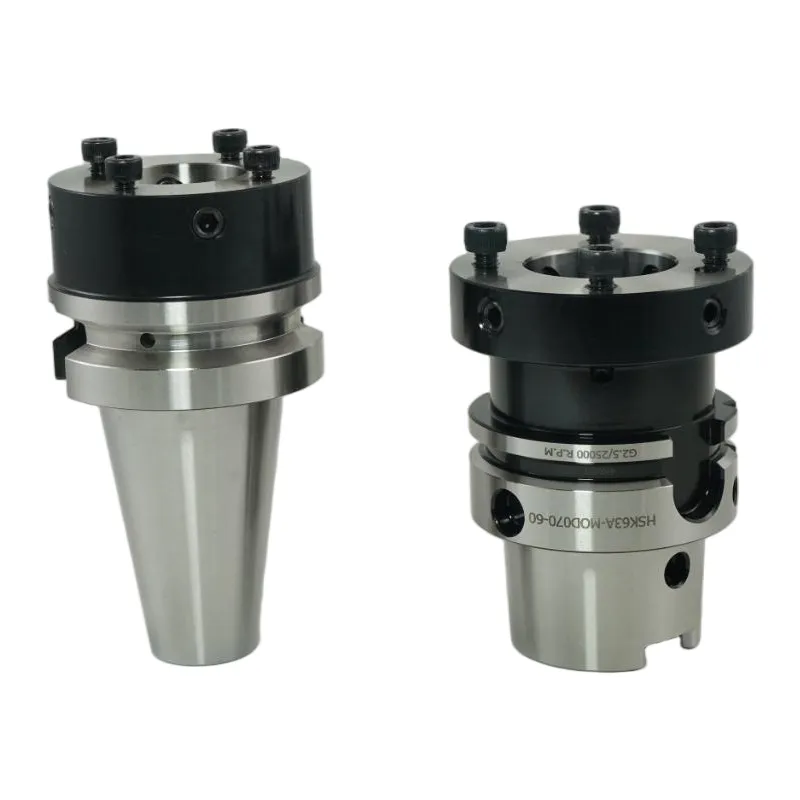

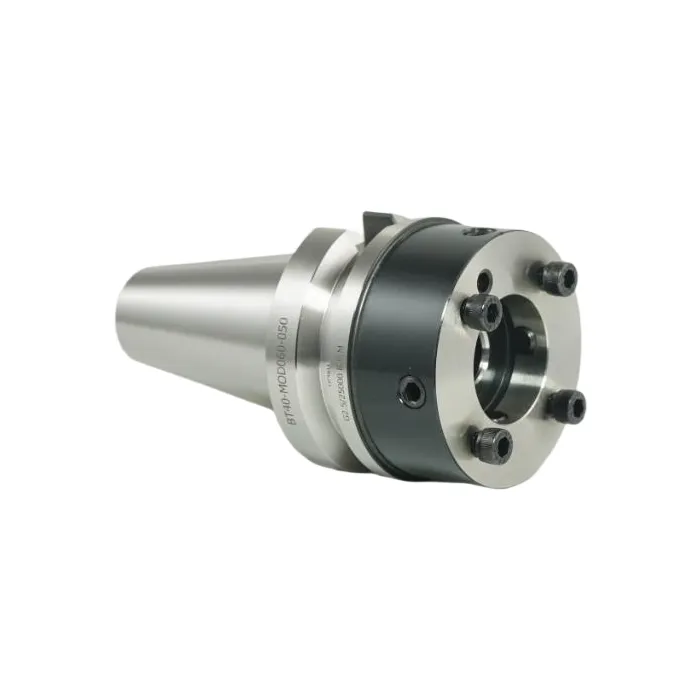

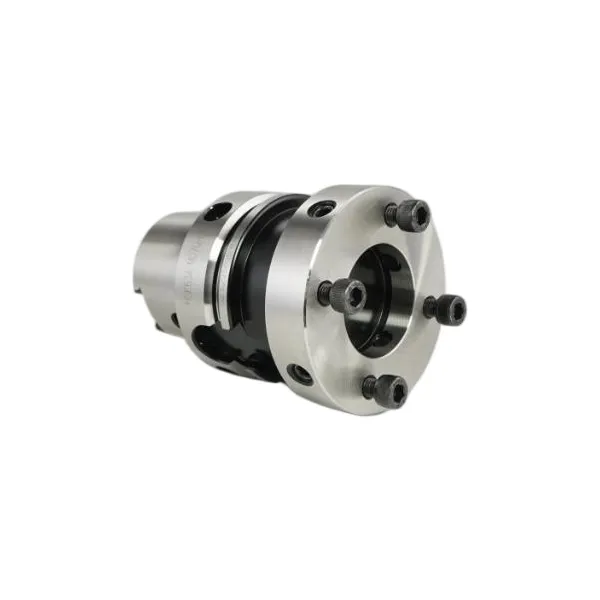

런아웃 조정 가능한 플랜지 어댑터

선도적인 중국 제조업체이자 공급업체인 Wangdefu는 까다로운 CNC 가공 응용 분야를 위해 설계된 고급 정밀 공구 홀더인 런아웃 조정 가능한 플랜지 어댑터를 자랑스럽게 선보입니다. 자동차 부품부터 항공우주 부품까지 당사의 플랜지 어댑터를 사용하면 제조업체, 엔지니어 및 공장에서 미크론 수준의 정확도, 높은 강성 및 매우 안정적인 성능을 달성할 수 있습니다. 정밀 CNC 공구에 대한 Wangdefu의 전문 지식과 수십 년간의 업계 경험을 바탕으로 당사의 솔루션은 공급망을 단순화하고, 생산 효율성을 향상시키며, 가공 오류를 줄여 전 세계 전문 작업장과 공장에서 선호하는 선택이 되었습니다.

문의 보내기

제품 설명

런아웃 조정 가능한 플랜지 어댑터란 무엇입니까?

고품질 런아웃 조정 가능 플랜지 어댑터는 초정밀 밀링, 보링 및 리밍 작업을 위해 설계되었습니다. 기존 공구 홀더와 달리 최대 0.001mm의 정확도, 0.002mm 이하의 반복성으로 반경 방향 직경을 조정할 수 있는 미세 조정 메커니즘이 내장되어 있습니다. 플랜지 면과 스핀들 테이퍼 사이의 이중 접촉 설계는 탁월한 강성을 제공하며 중절삭이나 긴 오버행 조건에서도 가공 안정성을 보장합니다. 이 고급 정밀 도구는 항공우주, 정밀 금형, 3C 전자 제품 및 의료 기기 제조에 이상적입니다.

핵심 장점

1. 미크론 수준의 조정 – 손쉬운 오류 보상

편심 조정 링과 정밀 고정 나사가 장착되어 있어 사용자는 0.001mm 정밀도 내에서 클램핑 직경을 조정할 수 있습니다.

조정 범위: 0.05~0.15mm.

공구 마모, 스핀들 런아웃, 가공 오류를 보상하여 공작물 공차를 ±0.002mm 이내로 유지합니다.

공구를 제거하지 않고도 조정이 가능하므로 시험 절단 및 불량률이 줄어듭니다.

2. 듀얼컨택 & 고강도 바디

20CrNi2Mo 고강도 합금강으로 제작되었으며 단조 및 진공 담금질 + 저온 공정 처리, 경도 60±2HRC, 굽힘 강도 ≥1200MPa.

이중 접점 설계로 접촉 면적이 50% 증가하고 기존 단일 테이퍼 홀더에 비해 토크 전달이 30% 향상됩니다.

고하중 조건에서도 방사형 런아웃이 0.003mm 이하로 유지되어 표면 마감 품질을 보장하고 채터 마크를 방지합니다.

3. 고속 안정성

경량 플랜지 설계로 원심 진동과 공기 저항을 최소화하여 벽이 얇거나 마이크로 부품의 치수 정확도를 유지합니다.

기술 사양

매개변수 유형	사양 범위
본체 재질	20CrNi2Mo 고강도 합금강, 진공 경화 + 급속 냉동
조정 정확도	0.001mm
방사형 런아웃	≤0.003mm
위치 정확도를 반복	≤0.002mm
경도	60±2HRC, 표면 Ra<0.2μm
동적 균형	G2.5@30000rpm, 옵션 G1.0@40000rpm
스핀들 인터페이스	BT30/BT40/BT50, HSK63A/HSK100A, ISO 시리즈
클램핑 직경 범위	Ø3~Ø50mm, 맞춤형
냉각방식	외부 냉각, 고압 내부 냉각 ≥25MPa
호환되는 도구 유형	정밀 보링 바, 밀링 커터, 리머, 성형 공구
표준 길이	80mm/100mm/150mm/200mm, 맞춤형 길이 제공
