PCD 비표준 성형 커터가 고정밀 가공을 어떻게 변화시킬 수 있습니까?

기사 요약: A PCD 비표준 성형 커터표준 절삭 공구로는 복잡한 윤곽, 계단, 홈 또는 특수 프로파일을 효율적으로 재현할 수 없는 가공 작업을 위해 설계되었습니다. PCD 공구 헤드와 카바이드 본체를 결합한 이 맞춤형 툴링 솔루션은 탁월한 내마모성, 치수 안정성, 매끄러운 표면 마감 및 원스텝 성형 기능을 제공합니다.왕더푸자동차, 항공우주, 3C 전자 제품 및 의료 장비 제조 전반에 걸쳐 까다로운 애플리케이션을 위한 맞춤형 PCD 툴링 솔루션을 제공합니다.

목차

PCD 비표준 성형 커터란 무엇입니까?

PCD가 정밀 성형에 적합한 이유는 무엇입니까?

주요 사양 및 사용자 정의 옵션

주요 장점은 무엇입니까?

어디에 사용되나요?

올바른 커터를 어떻게 선택해야 합니까?

맞춤형 툴링은 어떻게 생산 효율성을 향상시킵니까?

자주 묻는 질문

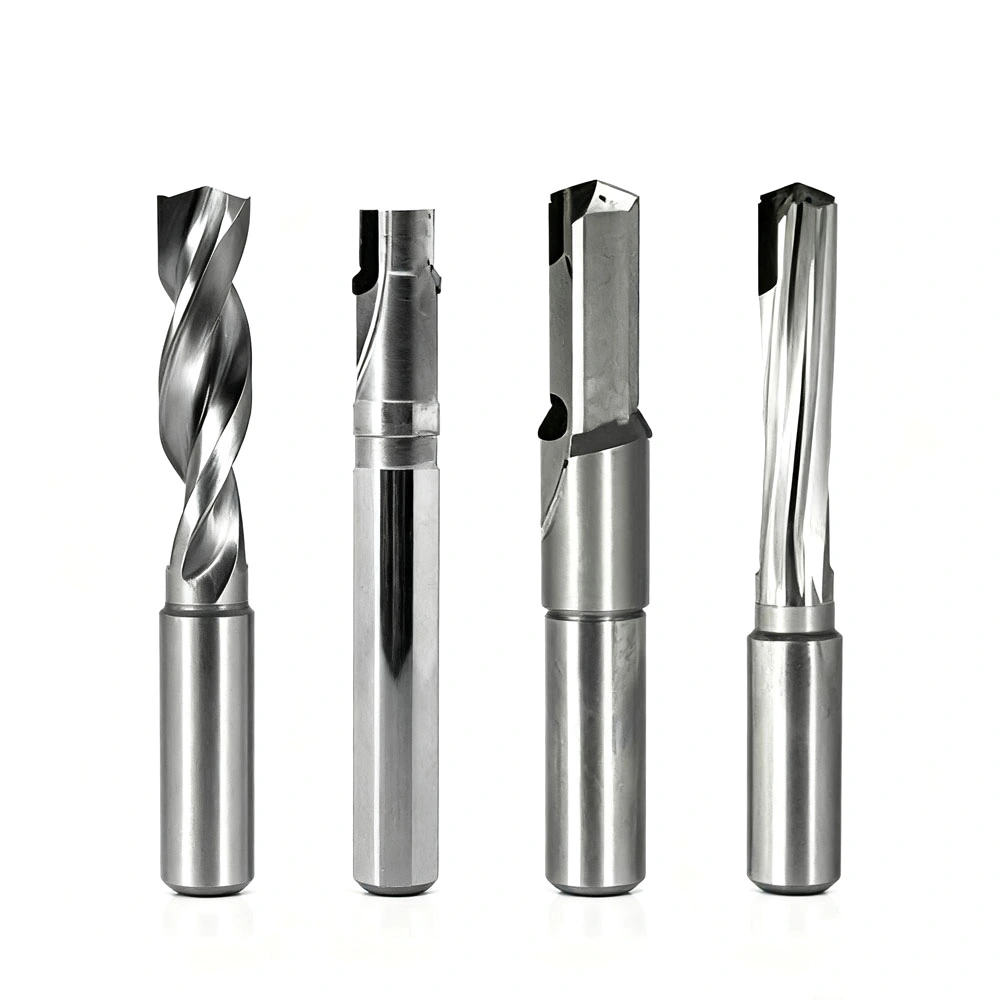

PCD 비표준 성형 커터란 무엇입니까?

A PCD 비표준 성형 커터복잡하거나 비표준 형상의 공작물을 가공하기 위해 개발된 맞춤형 설계 절삭 공구입니다. 기존 엔드밀이나 범용 커터와 달리 특정 부품의 실제 윤곽, 공차, 재료 및 생산 요구 사항을 중심으로 설계되었습니다.

이 도구는 일반적으로 다음을 결합합니다.다결정 다이아몬드(PCD) 커팅 헤드고강도 초경 공구 본체를 사용합니다. 제품 사양에 따르면 PCD 절단 부분은 대략 다음과 같은 경도에 도달할 수 있습니다.8000HV, 열전도도는 주변에 도달할 수 있지만700W/mK. 이러한 특성은 최첨단 안정성을 유지하고 마모를 줄이며 가공 열을 효율적으로 발산하는 데 도움이 됩니다.

불규칙한 윤곽, 계단식 구멍, 홈, 곡면 또는 기타 특수 프로파일이 있는 부품을 생산하는 제조업체의 경우 맞춤형 성형 형상을 통해 여러 가공 단계를 제거할 수 있습니다. 형태를 점진적으로 재현하기 위해 여러 도구를 사용하는 대신 적절하게 설계된 성형 커터를 사용하면 단일 가공 작업으로 의도한 프로파일을 완성할 수 있습니다.

맞춤형 도구 기능에 대한 자세한 내용은 Wangdefu의 비표준 맞춤형 도구 솔루션을 참조하세요.

PCD가 정밀 성형에 적합한 이유는 무엇입니까?

재료 선택은 공구 수명, 표면 품질, 치수 일관성 및 가공 비용에 직접적인 영향을 미칩니다. PCD는 극도의 경도와 내마모성을 갖추고 있어 연장된 생산 주기 동안 안정적인 절삭날을 유지하는 데 도움이 되기 때문에 비철 및 연마성 재료에 특히 매력적입니다.

높은 경도와 내마모성

PCD는 기존의 초경보다 훨씬 더 단단합니다. 이를 통해 연속 가공 중에 절삭날이 점진적인 마모를 방지할 수 있습니다. 보다 안정적인 엣지는 제조업체가 장기간 치수 정확도를 유지하고 공구 교체 빈도를 줄이는 데 도움이 될 수 있습니다.

효율적인 열 방출

열이 축적되면 열 변형이 발생하고 가공 정확도에 부정적인 영향을 미칠 수 있습니다. PCD는 열전도율이 높아 절단 부위에서 발생하는 열을 빠르게 방출합니다. 이러한 특성은 표면 품질과 치수 안정성이 중요한 알루미늄 합금 및 기타 재료를 가공할 때 특히 유용합니다.

안정적인 표면 마무리

날카롭고 내마모성이 있는 PCD 모서리는 깨끗하고 일관된 절단 결과를 생성할 수 있습니다. 공구 형상이 공작물과 정확하게 일치하면 더 적은 수의 보조 작업으로 복잡한 표면을 재현할 수 있습니다.

주요 사양 및 사용자 정의 옵션

성형 도구는 개별 공작물에 따라 개발되므로 단일한 범용 구성이 없습니다. 공구 치수 및 형상은 부품 도면, 가공 재료, CNC 장비, 생산량 및 요구되는 공차를 바탕으로 결정되어야 합니다.

이러한 맞춤화 접근 방식은 도구를 단순한 절단 액세서리 이상의 역할을 합니다. 이는 부품의 최종 형상을 중심으로 엔지니어링된 가공 솔루션이 됩니다.

PCD 비표준 성형 커터의 주요 장점은 무엇입니까?

1. 원스텝 성형

가장 중요한 장점은 여러 성형 요구 사항을 하나의 특수 도구로 결합할 수 있다는 것입니다. 기존 프로세스에 여러 개의 커터와 도구 변경이 필요할 수 있는 경우 맞춤형 성형 커터를 사용하면 한 번의 패스로 대상 프로파일을 완료할 수 있습니다.

• 가공 작업 감소
• 공구 교환 빈도 감소
• 생산주기 단축
• 보다 일관된 기능 포지셔닝
• 여러 마무리 공정에 대한 의존도 감소

2. 공구 수명 연장

PCD의 높은 경도와 내마모성은 반복 생산 중에 절삭 성능을 유지하는 데 도움이 됩니다. 사용 가능한 공구 수명이 길어지면 특히 대량 가공의 경우 기계 중단이 줄어들고 생산 계획이 단순화됩니다.

3. 표면 품질 향상

매끄러운 표면을 생성하려면 안정적인 최첨단 형상이 필수적입니다. 맞춤형 성형 프로파일은 필요한 윤곽을 정확하게 재현하는 동시에 여러 도구 전환으로 인해 발생하는 일관되지 않은 가공 표시의 위험을 줄입니다.

4. 응용 분야별 형상

모든 구성요소에는 다양한 가공 문제가 있습니다. 가공물을 표준 공구에 맞추는 대신 블레이드 모양, 플루트 수, 나선 각도, 생크 구성, 직경 및 절삭유 채널 설계를 응용 분야에 맞게 조정할 수 있습니다.

어디에 사용되나요?

맞춤형 PCD 성형 커터는 표준 툴링이 제공할 수 있는 것보다 부품 형상 및 생산 일관성이 더 요구될 때 특히 유용합니다.

• 자동차:알루미늄 합금 하우징, 변속기 부품, 구조 부품 및 정밀 계단형 구멍.
• 항공우주:제어된 마감 처리가 필요한 탄소 섬유 복합 부품 및 경량 구조 부품.
• 3C 전자:알루미늄 합금 미드 프레임, 하우징, 휴대폰 및 컴퓨터용 정밀 부품.
• 의료 장비:치수 반복성과 표면 품질이 중요한 정밀 부품입니다.
• 산업 제조업:특수 홈, 불규칙한 윤곽, 곡선 프로파일 및 맞춤형 성형 작업.

이 공구는 특히 알루미늄, 구리와 같은 비철금속은 물론 탄소 섬유 복합재, 유리 섬유 강화 플라스틱, 선택된 고경도 엔지니어링 플라스틱에 적합합니다.

올바른 커터를 어떻게 선택해야 합니까?

사용자 정의 성형 도구 선택은 도구 카탈로그가 아닌 구성요소부터 시작해야 합니다. 엔지니어는 공구 형상을 마무리하기 전에 전체 가공 프로세스를 평가해야 합니다.

1. 공작물 재료를 정의합니다.경도, 마모성, 열 특성 및 칩 동작을 식별합니다.
2. 구성요소 도면을 분석합니다.윤곽선, 홈, 반경, 계단, 구멍 프로파일 및 치수 공차를 검토합니다.
3. CNC 기계를 확인하십시오:스핀들 속도, 출력, 공구 홀더 인터페이스, 사용 가능한 절삭유 및 가공 범위를 확인하십시오.
4. 생산 요구 사항을 결정합니다.배치 크기, 주기 시간, 도구 수명 기대치 및 필요한 일관성을 고려하십시오.
5. 커터 형상 최적화:적절한 직경, 홈 배열, 나선 각도, 생크 디자인 및 성형 프로파일을 선택하십시오.
6. 최종 설계 검증:CAD 도면과 가공 피드백을 사용하여 도구가 실제 생산 환경과 일치하는지 확인하세요.

맞춤형 툴링의 경우 상세한 CAD 도면이나 기존 샘플을 제공하면 툴 설계의 정확성이 크게 향상될 수 있습니다. 공작물 재료, 기계 모델, 가공 조건, 필요한 공차 및 목표 생산량에 대한 정보도 중요합니다.

맞춤형 툴링은 어떻게 생산 효율성을 향상시킵니까?

맞춤형 성형 절단기의 경제적 가치는 구매 가격만으로 결정되지 않습니다. 더 중요한 고려 사항은 가공 공정에 대한 전체 기여입니다.

예를 들어, 여러 개의 표준 커터가 필요한 구성 요소에는 반복적인 도구 변경, 위치 조정, 중간 검사 및 추가 마무리 작업이 포함될 수 있습니다. 전용 성형 도구를 사용하면 적절한 작업을 통합하고 프로세스 복잡성을 줄일 수 있습니다.

이는 다음과 같은 몇 가지 측정 가능한 이점을 제공할 수 있습니다.

• 공구 교환으로 인한 비절삭 시간 단축
• 가공 단계 수 감소
• 배치 간의 치수 일관성 향상
• 잠재적으로 노동력 및 검사 요구 사항이 낮아짐
• 보다 예측 가능한 생산 일정
• 자동화된 CNC 생산에 대한 더 나은 적합성

왕더푸는 R&D 및 엔지니어링 설계부터 생산까지 맞춤형 PCD 툴링을 지원합니다. 정밀 툴링 사업은 10년 이상의 경험을 갖고 있으며 자동차, 항공우주, 3C 및 의료 장비 애플리케이션에 서비스를 제공합니다. 또한 회사는 툴링 정확도가 높은 정밀도 수준에 도달하여 반복 가능한 가공 성능을 원하는 고객을 지원한다고 밝혔습니다.

관련 정밀 솔루션을 살펴보려면 다음을 방문하세요.CNC 절단 도구범주.

자주 묻는 질문

PCD 비표준 성형 커터의 주요 목적은 무엇입니까?

주요 목적은 전용 절단 형상을 사용하여 복잡하거나 맞춤형 공작물 프로파일을 가공하는 것입니다. 여러 성형 요구 사항을 하나의 도구로 결합할 수 있으며 여러 가공 작업의 필요성을 줄일 수 있습니다.

PCD 성형 절단기로 어떤 재료를 가공할 수 있습니까?

일반적으로 알루미늄, 구리 및 그 합금과 같은 비철 재료에 적합합니다. 공구 설계에 따라 탄소 섬유 복합재, 유리 섬유 강화 플라스틱 및 일부 엔지니어링 플라스틱에도 사용할 수 있습니다.

커터 직경과 블레이드 형상을 맞춤 설정할 수 있나요?

예. 직경, 블레이드 프로파일, 플루트 수, 나선 각도, 생크 구성 및 기타 구조적 특성은 공작물 도면 및 가공 요구 사항에 따라 설계될 수 있습니다. 사용 가능한 치수는 하나의 표준 크기로 제한되지 않습니다.

맞춤형 성형 커터를 개발하려면 어떤 정보가 필요합니까?

상세한 CAD 도면을 적극 권장합니다. 엔지니어는 공작물 재료, 목표 공차, 가공 장비, 스핀들 조건, 생산량 및 현재 가공 문제도 제공해야 합니다. 기존 도구나 구성 요소 샘플도 설계를 개선하는 데 도움이 될 수 있습니다.

기존 초경 커터 대신 PCD를 선택하는 이유는 무엇입니까?

PCD는 훨씬 더 높은 경도와 내마모성을 제공하여 장기간 날카로운 절삭날을 유지하는 데 도움이 됩니다. 적합한 용도의 경우 이는 치수 안정성, 표면 품질, 공구 수명 및 전반적인 가공 효율성을 향상시킬 수 있습니다.

결론

제대로 설계된PCD 비표준 성형 커터복잡한 가공 작업을 보다 제어되고 효율적인 프로세스로 전환할 수 있습니다. PCD 경도, 맞춤형 성형 형상, 초경체 강도 및 원스텝 가공 기능이 결합되어 윤곽 및 표면 요구 사항이 까다로운 정밀 부품에 유용한 옵션입니다. 정밀 툴링 분야에서 10년 이상의 경험을 보유한 Wangdefu는 안정적인 성능과 응용 분야별 툴 설계를 원하는 제조업체에 맞춤형 솔루션을 제공합니다. 복잡한 가공 공정을 개발 중이거나 부품 도면을 중심으로 설계된 커터가 필요한 경우,저희에게 연락주세요귀하의 툴링 요구 사항에 대해 논의하고 맞춤형 솔루션을 받으십시오.
