PCD 옥수수 엔드밀

Wangdefu의 PCD 옥수수 엔드밀은 단순한 표준 카탈로그 도구가 아니라 자체 중국 공장에서 알루미늄 합금, 신에너지 모터 쉘 및 구조 부품의 장기 가공을 통해 반복적으로 테스트되고 최적화된 성숙한 솔루션입니다. 전문 제조업체이자 공급업체인 Wangdefu는 실용적인 가공 솔루션 구축에 대한 실제 전문 지식을 바탕으로 대량 생산을 위한 신뢰할 수 있는 고성능 도구를 제공합니다.

문의 보내기

제품 설명

Wangdefu 내구성 PCD 옥수수 엔드밀은 다결정 다이아몬드의 초경질 내마모성과 다치형 나선형 옥수수 커터 설계를 결합하여 알루미늄 합금, 구리 합금, 탄소 섬유 복합재 및 고실리콘 알루미늄과 같은 비철 재료의 고효율 가공을 위해 개발되었습니다.

조밀한 인선 레이아웃과 최적화된 칩 배출 구조를 통해 안정적인 절삭 성능을 유지하면서 빠른 고형절삭이 가능하며, 황삭에서는 높은 소재 제거율을, 준정삭에서는 거울에 가까운 표면 품질을 모두 제공합니다.

중국의 전문 PCD 절삭 공구 제조업체인 Wangdefu는 신에너지 차량, 3C 전자 제품, 항공우주 및 일반 기계에 널리 사용되는 신뢰할 수 있는 솔루션을 공급하므로 모터 하우징, 캠축 보어 및 복합 구조 부품 가공에 이상적인 선택입니다.

왜 우리 제품을 선택합니까?

초경질 PCD + 강화구조

Wangdefu 품질 PCD 옥수수 엔드밀은 8000~10000 HV PCD 절삭날(초경보다 8~12배 더 단단함)과 10~25μm 입자를 사용하여 뛰어난 내마모성과 치핑 저항성을 제공합니다. 16개의 절단 모서리가 있는 용접된 합금강 본체는 최대의 강성과 높은 재료 제거율을 보장합니다.

정밀한 가장자리 + 최적화된 나선

가장자리는 치핑을 방지하기 위해 모서리를 모따기하여 반경 0.005mm 이하로 연마됩니다. 30°~60°의 헬릭스 각도는 절삭력과 진동을 줄여 깊은 절삭에서도 안정적인 성능을 제공합니다.

효율적인 칩 배출 및 냉각

넓은 헬리컬 플루트와 내부/외부 절삭유 지원으로 칩 축적을 방지합니다. 저마찰 PCD는 원활한 절단을 보장하고 온도를 750°C 이하로 유지하여 알루미늄 접착 문제를 해결합니다.

하나의 도구로 황삭 및 중삭 처리

EV 모터 하우징의 경우 초경합금보다 재료 제거율이 최대 60% 높고 공구 수명이 50~200배 길어지며 가공 시간이 50% 단축됩니다. 전체 처리 비용은 최대 40%까지 감소할 수 있습니다.

신뢰할 수 있는 중국 제조업체 및 공급업체

Wangdefu는 대량 주문, 맞춤화 및 안정적인 배송을 통해 EV, 3C 전자 제품, 항공우주 및 일반 기계용 고성능 최신 PCD 옥수수 엔드 밀을 제공합니다.

제품 매개변수

매개변수 유형	사양 범위
도구 유형	PCD 콘 엔드밀(플랫 엔드/라운드 노즈 옵션)
구조 유형	용접형(PCD 인서트 + 합금강 생크)
다이아몬드 입자 크기	중간 입자: 10-25μm(범용 모델); 거친 입자: 25-50μm (내마모 모델)
절단 직경	일반: 10-32mm; 맞춤화 가능한 특별 사양
절삭날 수	12-16 엣지(섕크 직경에 따라 구성, 촘촘하게 배열)
나선 각도	30°~60° (칩 배출 및 절삭 안정성에 최적화)
생크 직경	10-25mm(공차 H6), BT40/BT50/HSK63A 공구 홀더와 호환 가능
유효 플루트 길이	15-40mm; 긴 오버행 맞춤 제작 가능
가공 정밀도	표면 거칠기: Ra≤0.4μm; 치수 공차: ±0.01-±0.03mm
최대 절단 속도	알루미늄 합금 가공의 경우 최대 800-3500m/min
냉각방식	내부 냉각(중공형 설계) / 외부 냉각, 고압 냉각 시스템과 호환 가능
적용 가능한 재료	알루미늄 합금, 구리 합금, 고규소 알루미늄(Si≥12%), 탄소섬유 복합재료, 엔지니어링 플라스틱, 세라믹 매트릭스 복합재료 등

애플리케이션 시나리오

Wangdefu PCD 옥수수 엔드밀은 여러 산업 분야에 걸쳐 고효율 및 정밀 가공을 제공합니다.

신에너지 차량: 모터 하우징, 캠샤프트 및 크랭크샤프트 보어, 배터리 모듈 끝면을 깊게 절삭 가공합니다. 연마 없이 평탄도 0.01mm 이하를 달성하고 공급 효율을 40% 이상 높였습니다.

3C Electronics: 스마트폰 및 태블릿 하우징용 알루미늄 프레임 황삭 및 준정삭. 표면 거칠기 Ra=0.2 μm, 치수 정확도 ±0.005 mm, 고속 대량 생산에 적합합니다.

항공우주: 탄소 섬유 날개 프레임 및 복합 부품의 깊은 캐비티 밀링. 버(Burr)와 박리 없는 가공, 긴 오버행에서도 안정적인 강성, 기존 공구보다 50% 높은 소재 제거율을 보장합니다.

일반 기계: PCD 콘 엔드밀은 펌프 본체, 밸브 본체 및 기타 비철금속 부품의 슬로팅 및 캐비티 밀링에 사용됩니다. 이는 여러 도구와 프로세스를 대체하여 가공 시간을 60% 줄이고 도구 변경 및 클램핑 오류를 최소화합니다.

권장 절단 매개변수

공작물 재료	절삭속도(Vc)	치아당 이송(fz)	축방향 절입량(Ap)	반경방향 절입폭(Ae)
알루미늄 합금(Si<10%)	1500-3500m/분	0.15-0.30mm	3-8mm	0.8×공구 직경
고규소 알루미늄(Si≥12%)	800-1500m/분	0.10-0.20mm	2-5mm	0.6×공구 직경
탄소섬유복합재료	300-600m/분	0.08-0.15mm	1-3mm	0.3×공구 직경
구리 합금	800-1500m/분	0.12-0.25mm	2-6mm	0.7×공구 직경

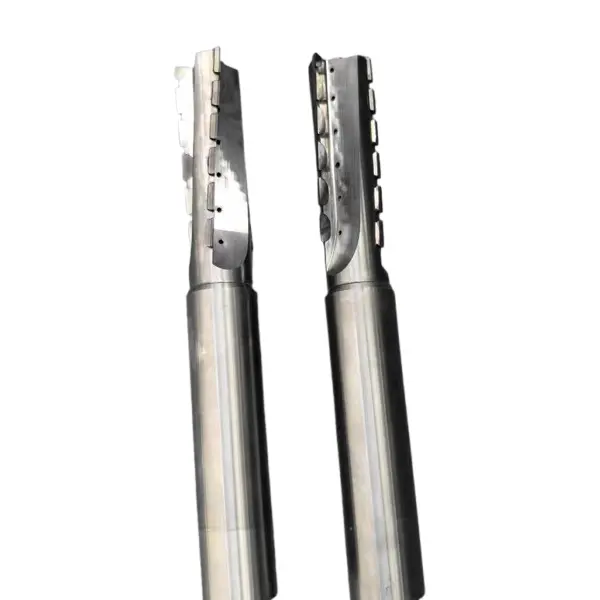

Pcd Corn End Mill

FAQ

Q1: 이 공구는 강철 가공에 적합한가요?

A1: 적합하지 않습니다. PCD 옥수수 엔드밀은 알루미늄, 구리, 마그네슘 합금 및 복합재용으로 설계되었습니다. 강재의 경우 초경 또는 코팅 공구를 사용하십시오.

Q2: 사용자 정의를 지원합니까? 직경, 톱니 모양, 칼날 길이를 조정할 수 있나요?

A2: 완전히 지원됩니다. 부품 도면이나 가공 요구사항만 제공하시면 공구 직경, 모서리 길이, 톱니 모양, 나선 각도, 절삭 깊이 및 기타 매개변수를 사용자 정의하여 귀하의 공정에 일치시킬 수 있습니다.

Q3: 최소 주문 수량은 얼마입니까? 샘플을 먼저 받아볼 수 있나요?

A3: 낮은 MOQ를 지원하며 단일 샘플을 시험해 볼 수 있습니다. 먼저 효과를 테스트해본 후 대량 구매하는 것이 더 안전합니다.

Q4: 배송기간은 얼마나 되나요? 맞춤 배송은 어떻습니까?

A4: 표준 도구 배송 기간은 7~10일입니다. 맞춤형 도구는 일반적으로 10~15일 정도 소요됩니다. 긴급한 프로젝트를 사전에 전달하여 생산을 신속하게 진행할 수 있습니다.

Q5: 공구 수명은 얼마나 됩니까?

A5: 알루미늄 합금을 가공할 때 가공 재료, 기계 안정성 및 절삭 매개변수에 따라 수명이 초경 공구보다 10~20배 길어질 수 있습니다.

Q6: 도구 문제는 어떻습니까?

A6: 우리는 교체, 유지 보수 및 매개 변수 조정 제안을 포함한 완전한 애프터 서비스를 제공합니다. 품질에 문제가 있는지 확인 후 반품, 재발행 가능합니다.

Q7: 도구를 올바르게 사용하여 수명을 연장하는 방법은 무엇입니까?

A7：

1. 권장속도 및 이송속도로 사용하십시오.

2. 칩을 깨끗하게 유지하려면 절삭유나 공기를 불어넣는 것이 좋습니다.

3. 고속절단이나 과부하를 피하세요.

4. 자세한 사용 설명서와 작동 비디오를 제공합니다.

Q8: 수출을 지원합니까?

A8: 물론이죠. 당사의 제품은 수출 기준을 충족하며 유럽, 미국, 동남아시아 및 기타 지역으로 수출되었습니다. 수출서류 및 세관신고정보 제공을 지원합니다.

Q9: 공구의 절단 효과가 좋지 않으면 어떻게 되나요?

A9: 최적의 결과를 위해 이송, 절단 깊이 및 기계 매개변수를 조정하기 위해 엔지니어 원격 안내 또는 현장 프로세스 최적화가 제공될 수 있습니다.

Q10: 대량생산이 가능한가요?

A10: 물론이죠. 우리 공장은 성숙한 생산 라인과 품질 검사 시스템을 갖추고 배치 공급을 지원하며 각 배치의 도구 성능이 일관되도록 보장합니다.
